Holzspalter Eilgangventil, schneller zum fertigen Kaminholz!
Mit einem Eilgangventil speziell für Holzspalter, sparen Sie wertvolle Arbeitszeit in der Forstwirtschaft. Durch die Eilgangventil Funktionsweise, kann der Hydraulikzylinder in zwei Geschwindigkeiten ausgefahren werden. Dadurch sparen Sie Zeit bei der Holzspaltung.
Ein beschleunigtes Einfahren des Holzspaltzylinders kann mit diesem Eilgangventil nicht erreicht werden.
Wie wird das Differenzialventil angeschlossen und betrieben?

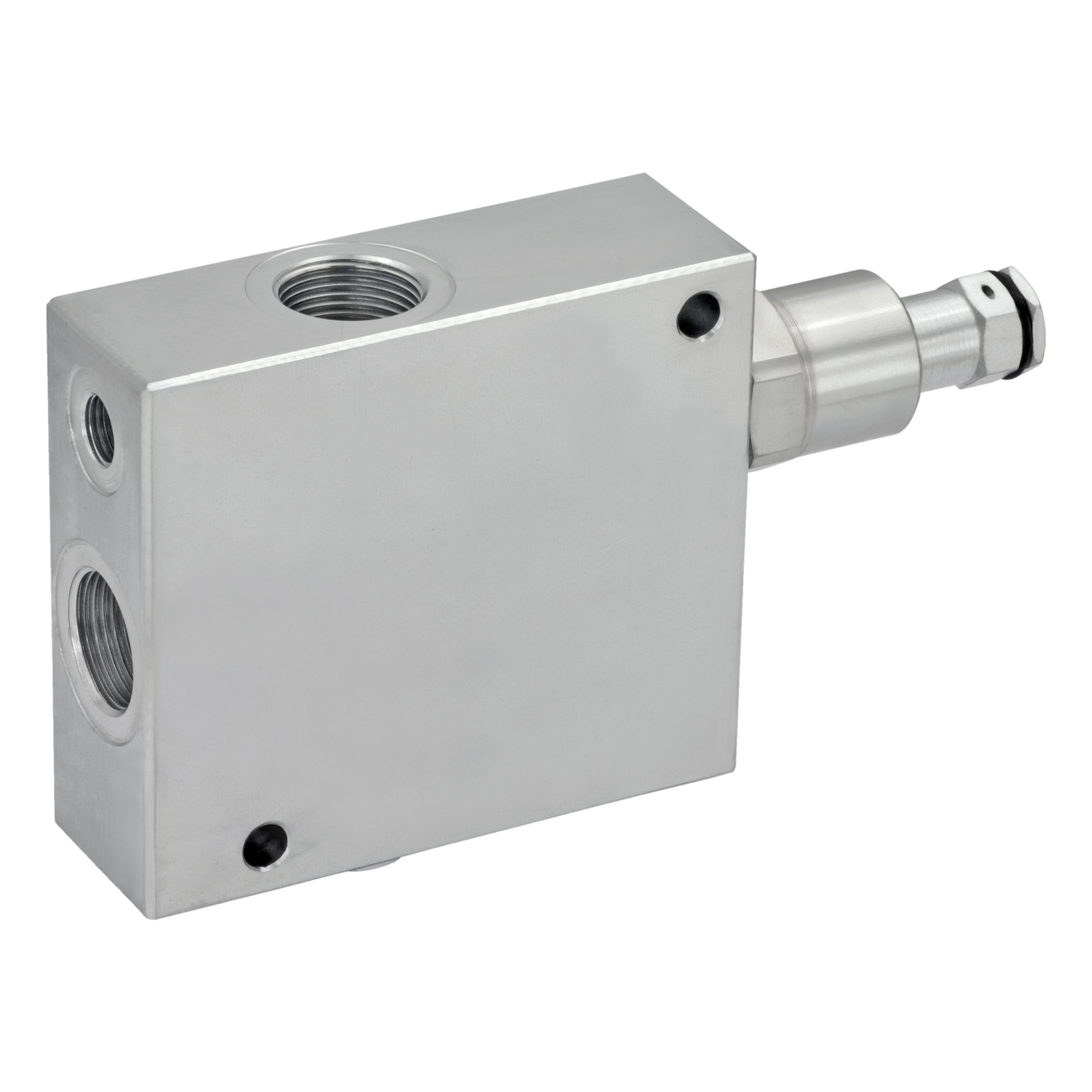

Das Differenzialventil wird am Rahmen des Holzspalters angebracht. Die drei Anschlüsse des Eilgangventils haben ein 3/4 Zoll Gewinde. Betrieben wird der Holzspalter z. B. mit einem Zapfwellenaggregat. Zapfwellenaggregate werden mit der Gelenkwelle am Zapfwellenstummel des Traktors angeschlossen und über die Motordrehzahl gesteuert.
Das Differenzialventil verfügt auch über einen vierten Anschluss mit 1/4 Zoll Gewinde. Daran können Sie ein Manometer aus unserem Online Shop anschließen, damit Sie den Druck jederzeit prüfen können.
Was ist ein Eilgangventil?
Das Eilgangventil dient dazu, dass der Doppeltwirkende Hydraulikzylinder in zwei Geschwindigkeiten ausfahren kann. So wird z.B. in der Eilstellung mit wenig Druck, bei hoher Durchflussleistung die Spaltgeschwindigkeit des Holzspalters erhöht.
Die Umstellung der zwei unterschiedlichen Gänge erfolgt automatisch, bei einem voreingestellten Druck von ca. 60 bar. Um das Eilgangventil an Ihre Anforderungen anzupassen, können Sie den Schaltdruck von 60 - 350 bar einstellen.
Wie funktioniert das Differenzialventil?

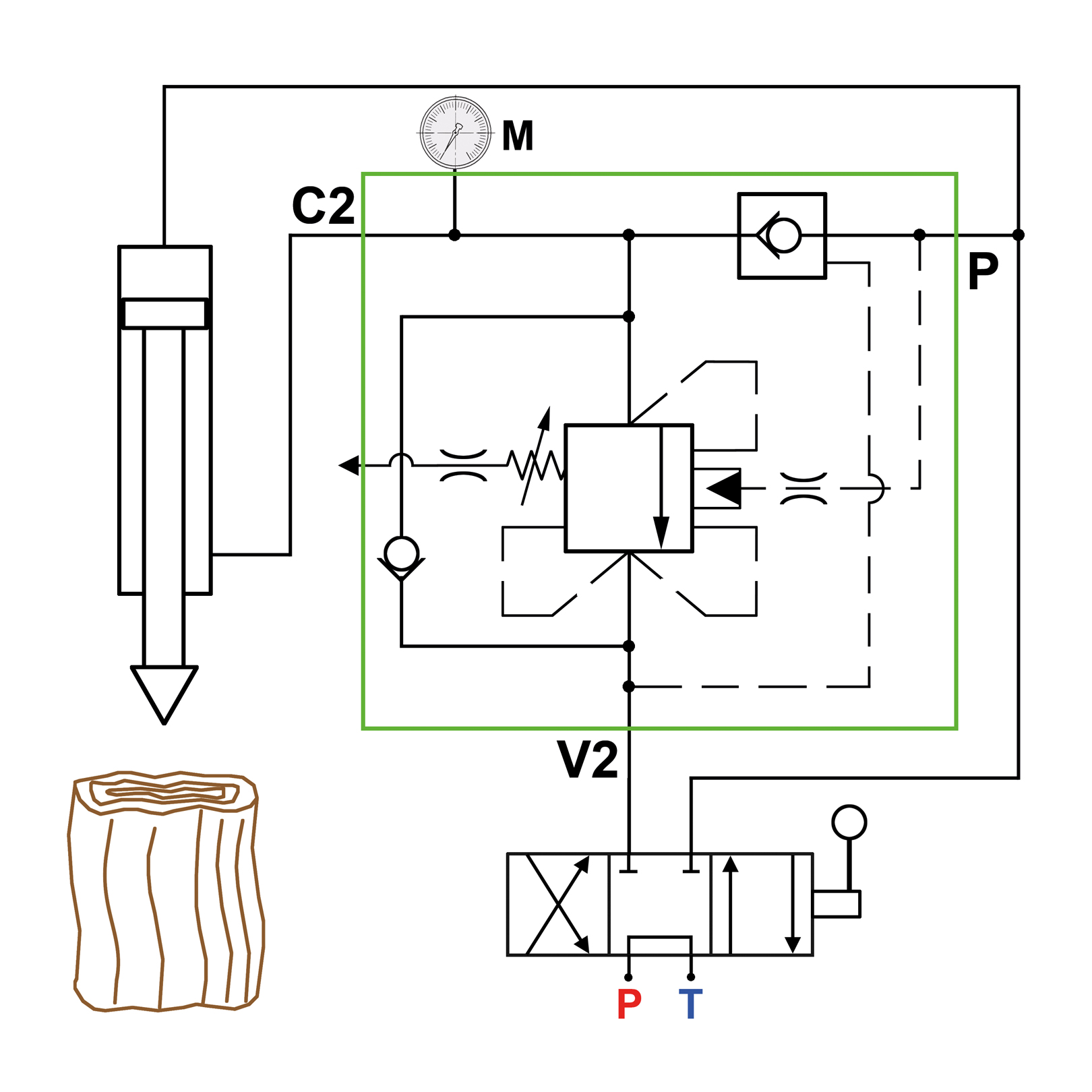

Das Eilgangventil wird in einem Hydraulikkreislauf zwischen Hydrauliksteuergerät und Hydraulikzylinder verbaut. Für die unterschiedlichen Durchflussleistungen des Hydrauliköls, hat das Eilgangventil zwei Wege. So wird gerade bei kurzen Spaltlängen der Spaltkeil schneller herunter gefahren.
Wenn der Betriebsdruck im Hydrauliksystem den voreingestellten Schaltdruck erreicht, schaltet das Eilgangventil automatisch um. Jetzt wird das Hydrauliköl bei halber Durchflussleistung, dafür mit höherem Druck, in den Holzspalterzylinder gedrückt.

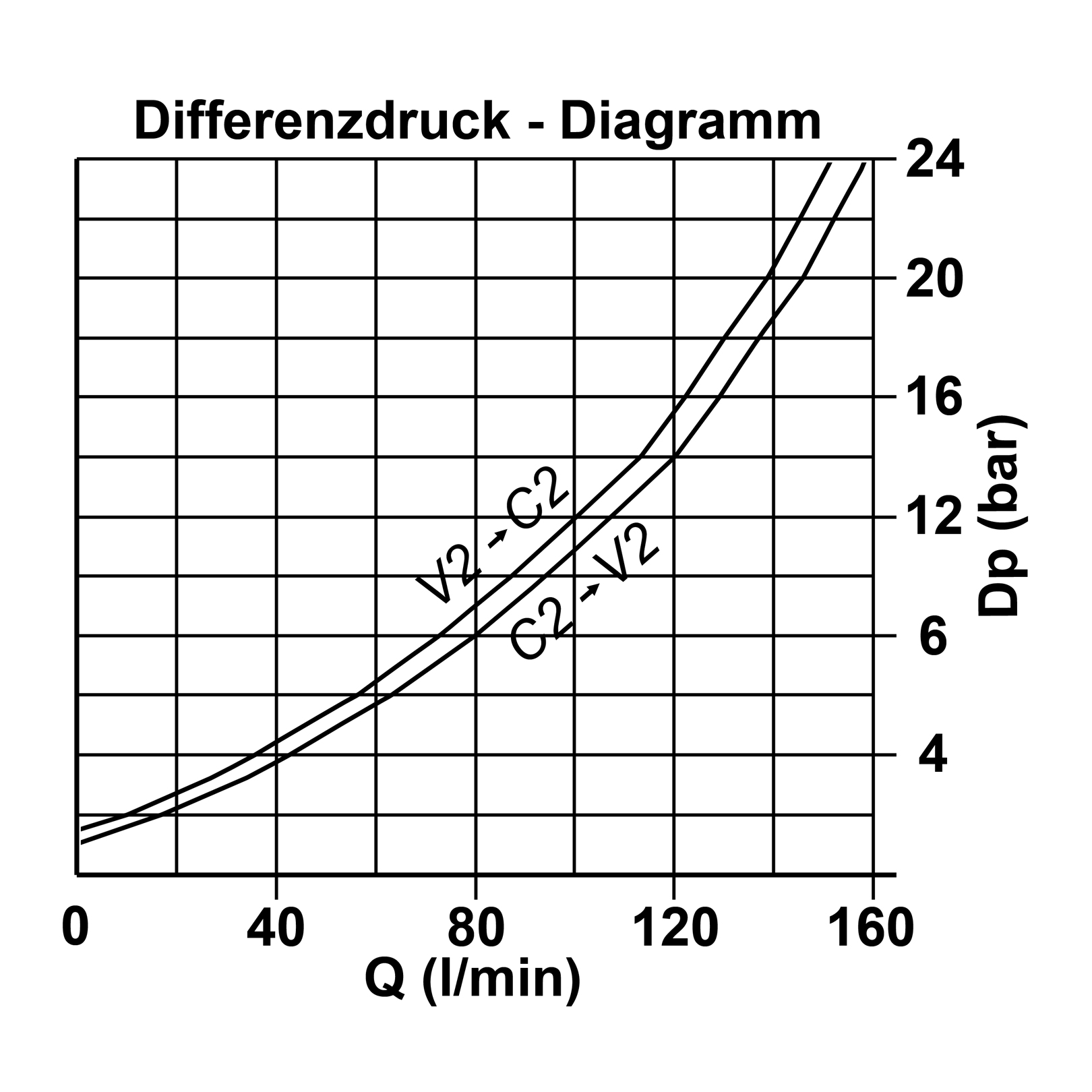

Technische Daten des Eilgangventils:
Einstellbarer Schaltdruck: | 60-350bar |
Volumenstrom max.: | 160l/min |
Druck max.: | 350bar |
Verschraubung (P/V2/C2): | 3/4 Zoll |
Verschraubung Manometer: | 1/4 Zoll |
