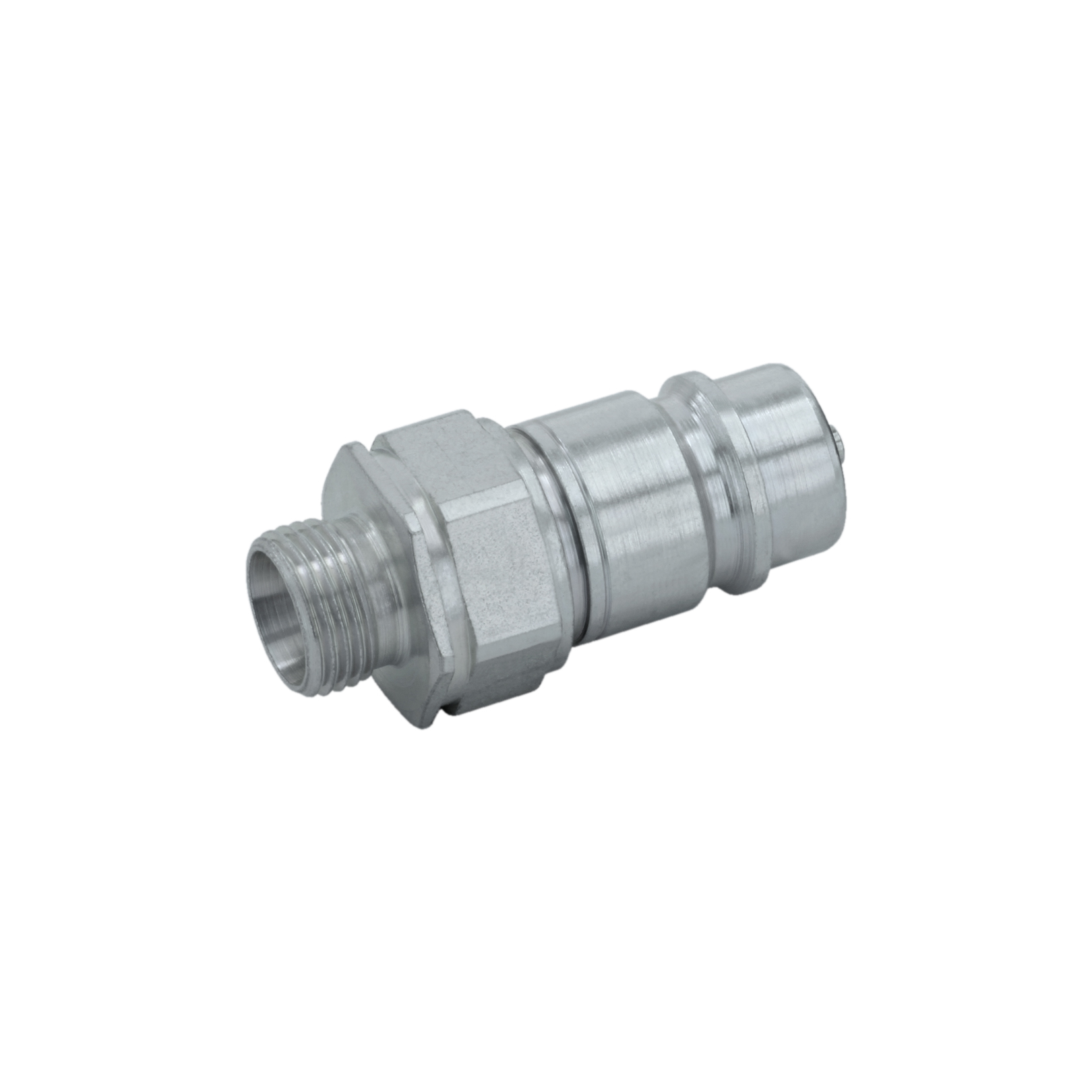

Hydraulik-Stecker (Pilzventil) 10L -M16x1,5AG (BG 3)

Hydraulikkupplungen zur Verbindung von Hydraulikschläuchen

Der Hydraulikstecker und die Hydraulikmuffe haben ein M16, M18, M20, M22 oder M26 Außengewinde und werden in der Baugröße 3 hergestellt. Über das Gewinde wird der Stecker oder die Muffe mit dem Hydraulikschlauch verschraubt. Zum Anschluss einzelner Hydraulikschläuche benötigen Sie Hydraulikstecker und Hydraulikmuffe. Um die Hydraulikkupplungen zu verbinden, drücken Sie den Hydraulikstecker in die Hydraulikmuffe, bis der Stecker einrastet.

Hydraulische Steckkupplungen erzeugen eine absolut sichere und dichte Verbindung. In unserem Online Shop können Sie Kupplungen wie die Hydraulik-Kupplungen (flachdichtend) und Gewindezapfen W (24°) DIN 3861 und Hydraulik-Kupplungen mit Pilzventil und Innen-Gewinde DIN 3852 oder auch einen kompletten Multikuppler bestellen. Mit dem Multikuppler können Sie gleichzeitig mehrere Hydraulikleitungen trennen oder verbinden.

Wo wird die Hydraulikkupplung verwendet?

Steckkupplungen kommen hauptsächlich bei mobilen Hydraulikanlagen oder bei stationären Hydraulikanlagen mit auswechselbaren Anbaugeräten zum Einsatz. Die Hydraulikkupplungen ermöglichen das sichere Lösen und Verbinden der Hydraulikleitungen ohne Verlust von Hydrauliköl. So können Sie Ihre Hydraulik Anbauteile schnell wechseln.

Wie werden Steckkupplungen eingesetzt?

Diese Form der Hydraulikverschraubungen können Sie jederzeit verbinden oder lösen. Zum Lösen der Hydraulikkupplung müssen Sie den Stecker eindrücken und den Sicherungsbügel an der Muffe zurückziehen. Dadurch können Sie die Verbindung auch bei unter Druck stehenden Hydraulikleitungen trennen. Für die optimale Fixierung der Hydraulikkupplung empfehlen wir Ihnen, den Befestigungsflansch für Hydraulik-Kupplungen mit Pilzventil-Muffe zu bestellen. Der Flansch wird am Rahmen der Anlage oder des Fahrzeugs angeschweißt und ermöglicht die Montage von bis zu vier Hydraulikkupplungen.

Schützen Sie Ihre hydraulische Steckkupplung

Gerade nach Trennung der Kupplungshälften ist es wichtig, Hydraulikstecker und Hydraulikkupplung vor Schmutz und Staub zu schützen. Dafür können Sie den Staubschutz für Kupplungen mit Pilzventil an Schlauchanschlüssen verwenden. Den Schutz stecken Sie einfach auf die einzelnen Kupplungsteile.

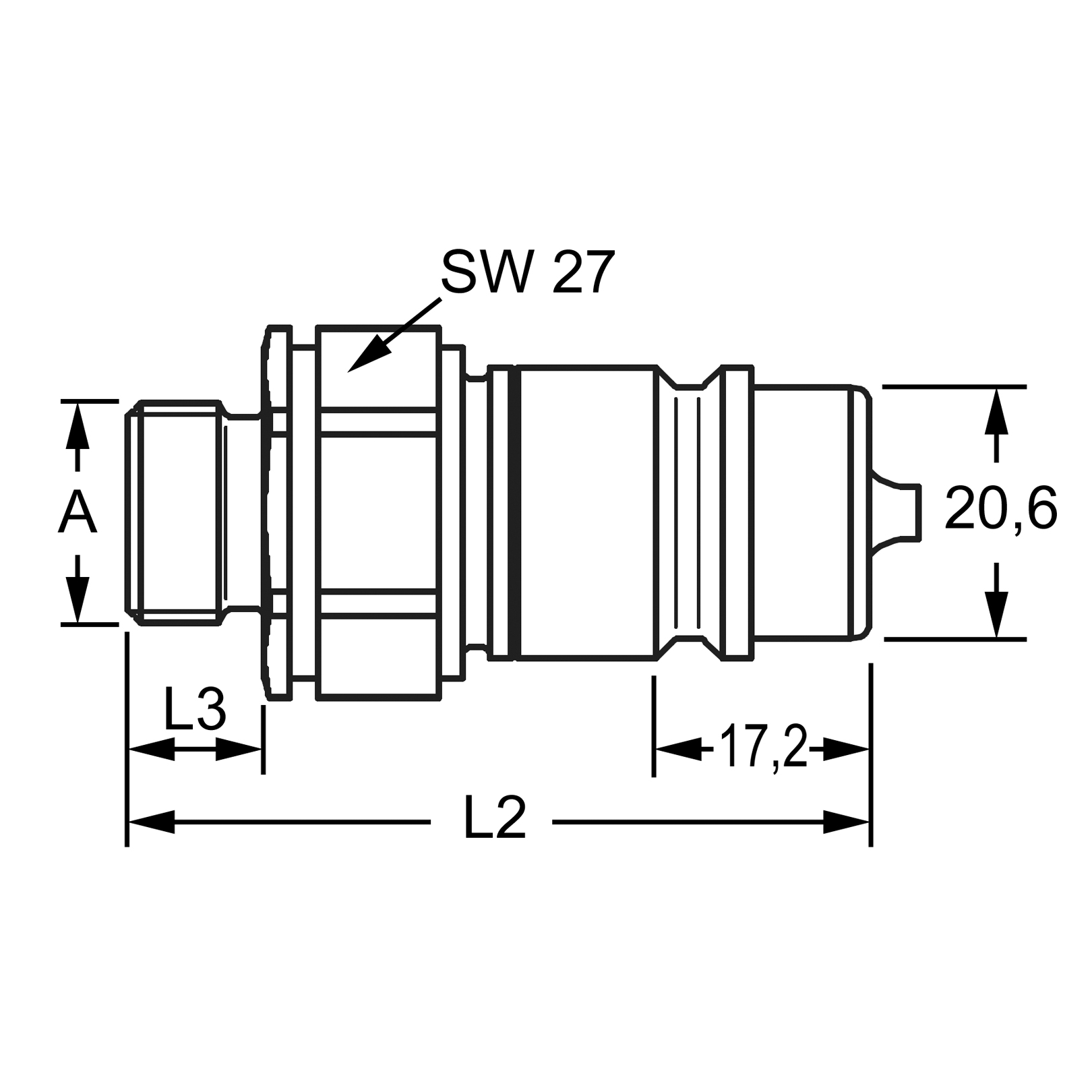

So bestimmen Sie die Baugröße bei Kupplungen (Stecker) mit Pilzventil:

• für D = 17,3mm = Baugröße 2
• für D = 20,6mm = Baugröße 3
• für D = 29,0mm = Baugröße 4
