Tragbares Inverter Schweißgerät

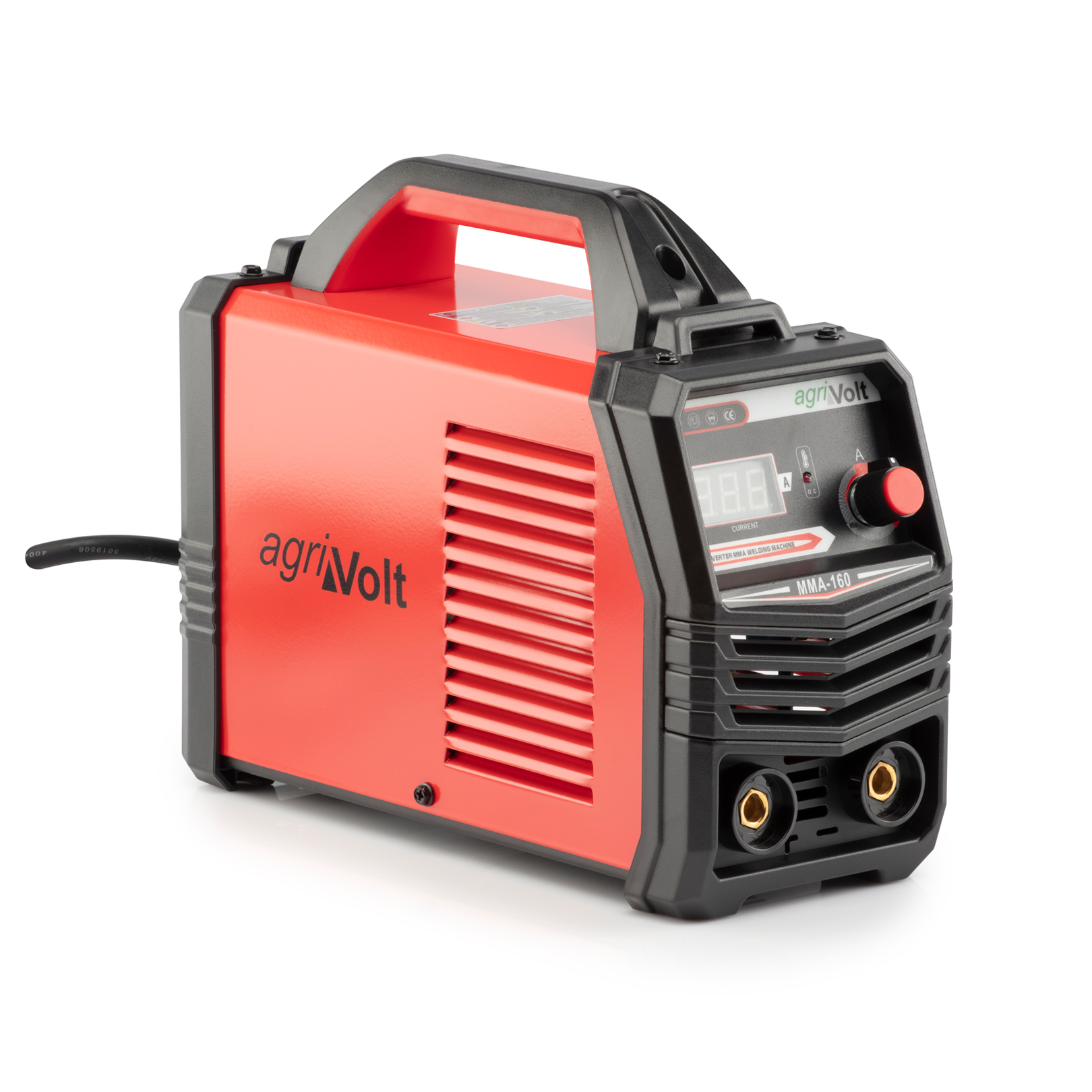

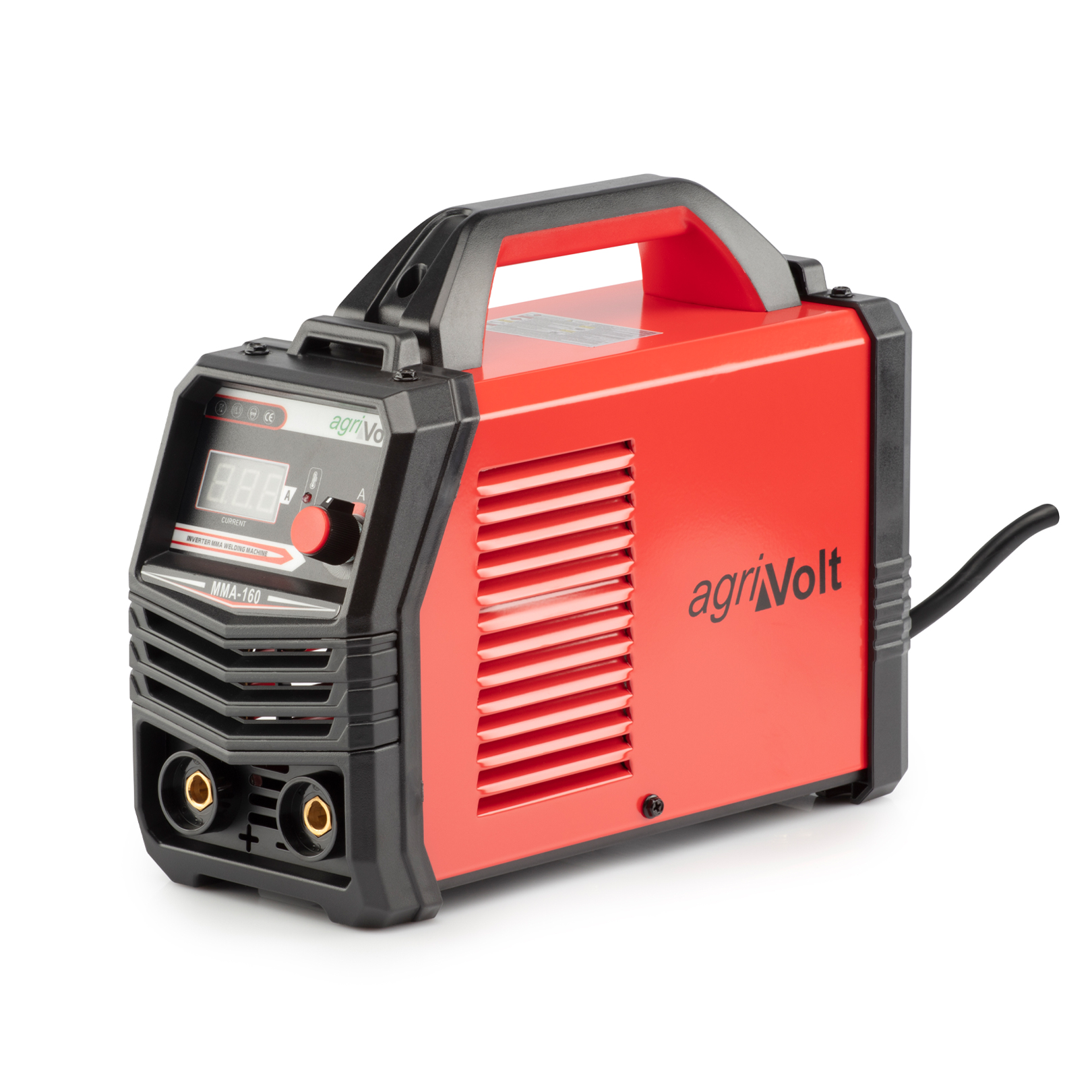

Inverter Schweißgerät von agriVolt

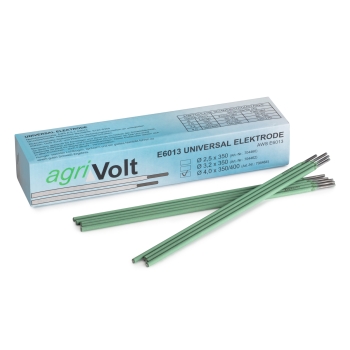

Das Inverter-Schweißgerät ist für Lichtbogenschweißen mit Mantel-Stab-Elektroden bis 4mm geeignet. Durch den einstellbaren Schweißstrom haben Sie viele Möglichkeiten. Schweißbare Materialien sind Stahl, Edelstahl, verzinktes Material und Gusswerkstoffe. Das Schweißgerät wird in der Land- und Forstwirtschaft, bei Bauschlossereien oder im Geländerbau eingesetzt.

Schweißgerät mit Antistick, Arc-Force-Steuerung und Hot-Start

Bei der Antistick Funktion wird ein Festkleben und Ausglühen der Elektroden verhindert. Der Maximalstrom wird von der Steuerung geregelt bevor der Kurzschlussstrom eintritt. Durch die Arc-Force-Steuerung des Schweißinverters wird der Lichtbogen elektronisch geregelt, dadurch werden Wackelfehler ausgeglichen. Beim Hot-Start wird der Schweißnahtanfang schneller aufgewärmt und ein klebenbleiben der Stabelektrode verhindert. Dies geschieht durch eine kurzzeitige Überlagerung des eingestellten Schweißstromes am Schweißinverter.

Standortbedingungen und Anschluss des Elektrodenschweißgeräts

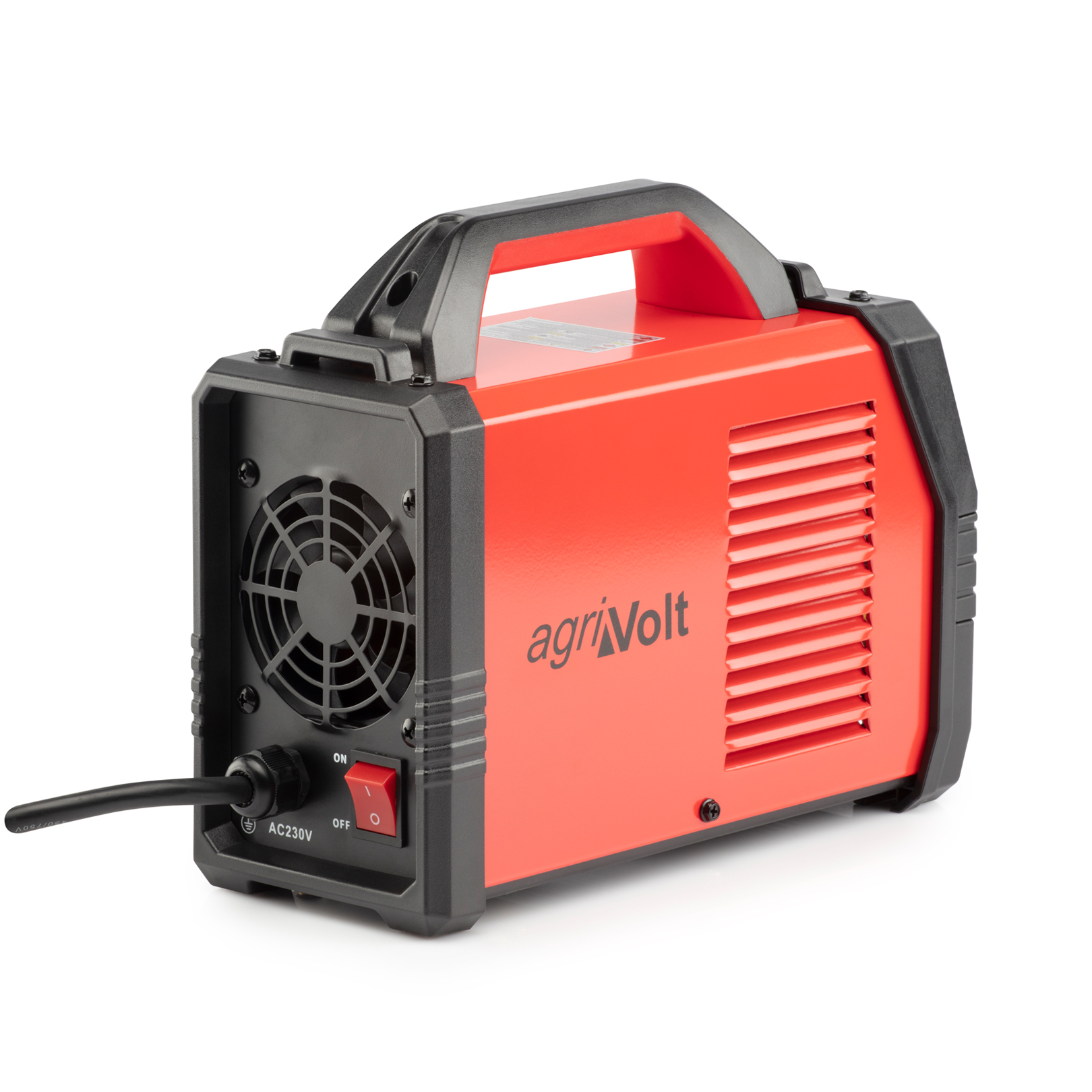

Durch die leichte und kompakte Bauweise des Schweißgeräts, steigt Ihre Mobilität. Wenn Sie das Gerät verwenden, achten Sie auf gute Belüftung und niedrige Luftfeuchtigkeit. Es dürfen keine Feuerquellen oder brennbare Substanzen in der Nähe des Betriebsortes sein. Damit das Elektrodenschweißgerät ausreichend gekühlt wird, achten Sie darauf, dass der eingebaute Ventilator nicht blockiert. Um statisches Aufladen zu vermeiden ist es wichtig, dass die angebrachte Erdungsschraube ausreichend geerdet ist.

Netzanschluss des Inverter Schweißgeräts

Der Netzanschluss erfolgt mit einem Euro-Schuko Stecker an einer 230V Steckdose. Sie müssen darauf achten, dass die Netzsicherung ihrer Steckdose ausreichend ist (16A-träge). Das Schweißgerät kann nur die optimale Leistung bringen, wenn keine Netzschwankungen von mehr als 15% vorkommen.

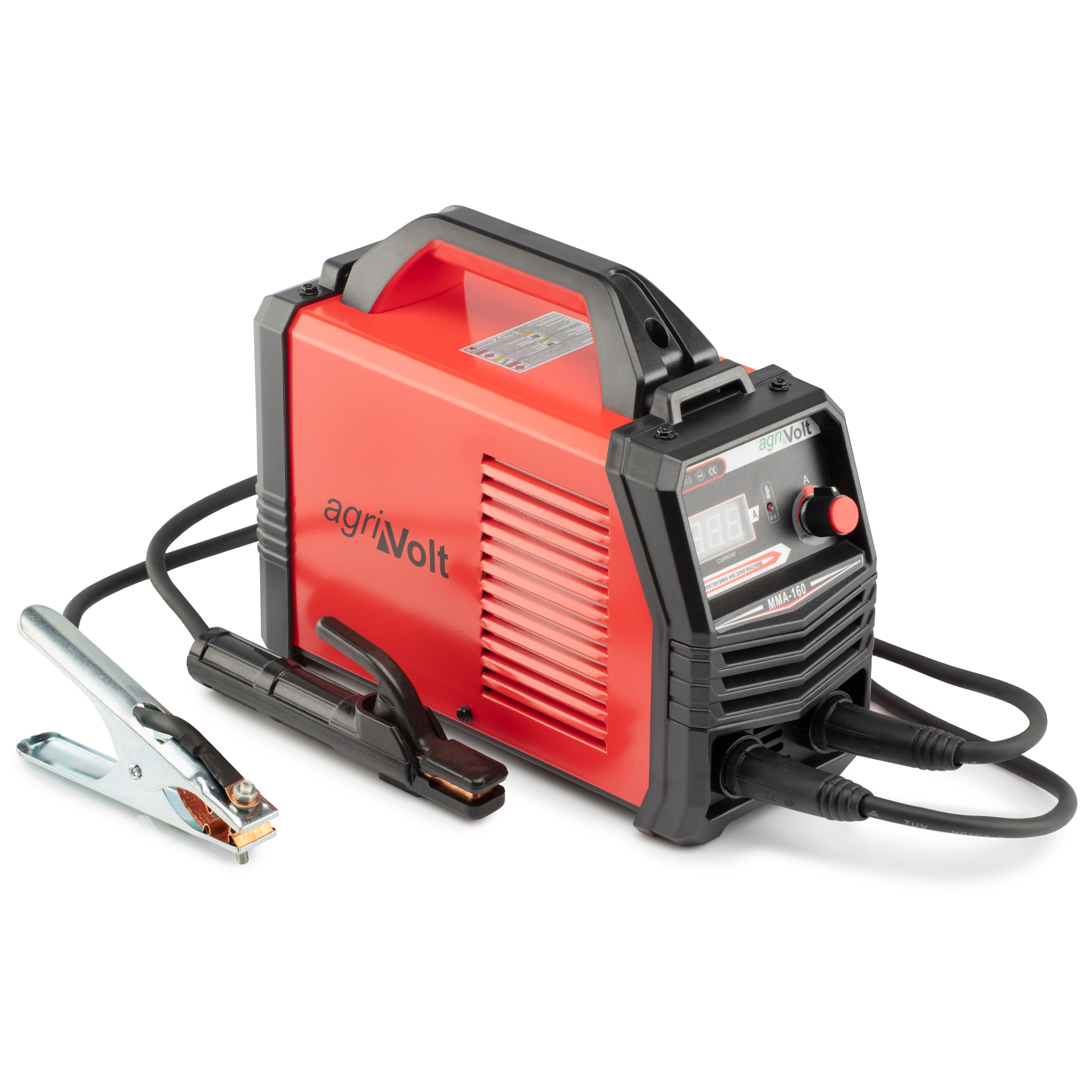

Sollte das 1,9m Stromkabel nicht ausreichen, verwenden Sie ein Verlängerungskabel mit großen Querschnitt. Das Massekabel hat eine Länge von 2m, die Kabellänge des Schweißkabels beträgt 1,8m.

Was passiert beim Lichtbogenschweißen?

Bei dem Lichtbogenschweißverfahren wird der Lichtbogen als Wärmequelle verwendet, dadurch wird der Elektrodenstab zum Schmelzen gebracht. Durch die Hitze des Lichtbogens verdampft die Hülle der Elektrode und schützt die geschmolzene Masse vor Oxidation.

Wartung des Inverter Schweißgeräts

Damit Sie auch lange von Ihrem Schweißinverter gebrauch machen können, ist eine ordnungsgemäße Wartung notwendig. Sie müssen das Schweißgerät in regelmäßigen Abständen abstauben, je nach Standort sollte dies täglich geschehen. Das Inverter Schweißgerät darf nicht mit Wasser gereinigt werden, denn Flüssigkeiten oder Dampf können es schädigen. Bei Reinigungsarbeiten mit Druckluft, achten Sie auf genügend Abstand zum Schweißgerät.

Ihre Sicherheit sollte an erster Stelle stehen!

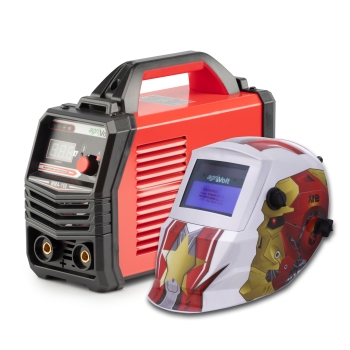

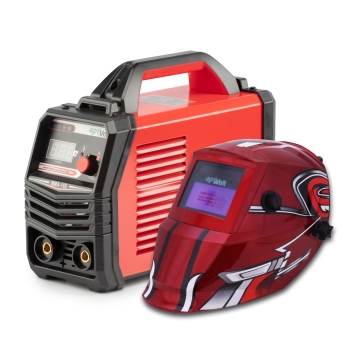

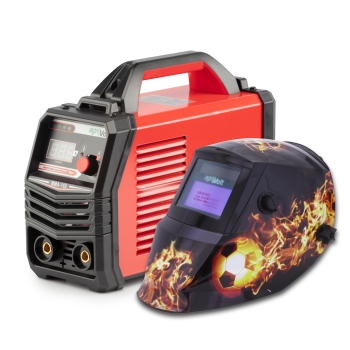

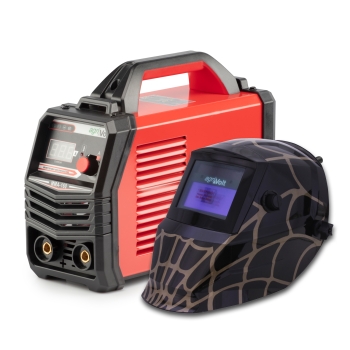

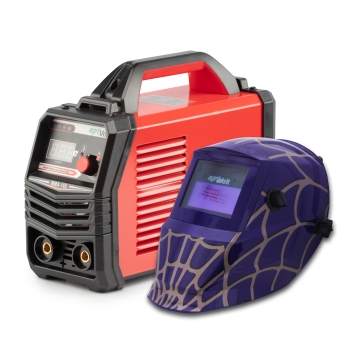

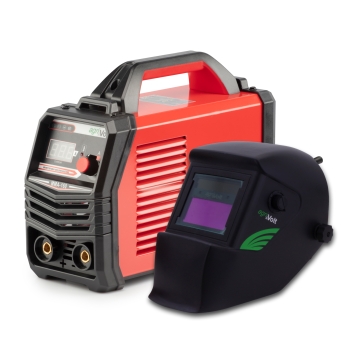

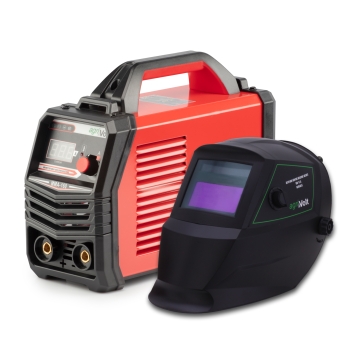

Bei Arbeiten mit dem Inverter Schweißgerät ist es notwendig das Sie immer ausreichend Schutzkleidung tragen. Um Ihre Augen vor gefährlichen Strahlen zu schützen empfehlen wir Ihnen den AGRIVOLT Automatik Schweißschutzhelme. Achten Sie darauf das keine entzündlichen Gegenstände in der Nähe des Schweißgerätes sind. Durch die umherfliegenden Funken entsteht Brandgefahr!

Das Grundprinzip des IGBT-Schweißinverters

Die 50Hz-Netzspannung wird zuerst gleichgerichtet, diese Gleichspannung wird mit einer hohen Frequenz zerhackt und anschließend über kleinen Transformator auf eine geringere Spannung transformiert. Danach muss der so gewonnene Schweißstrom mit Hilfe geeigneter Dioden wieder gleichgerichtet werden.

IGBT-Halbleitertechnologie (Insulated-Gate-Bipolar-Transistor) ist eine Weiterentwickelung vertikaler MOSFETs. Die markanten Vorteile sind die hohen Spannungs- und Stromgrenzen. IGBTs werden im Hochleistungsbereich eingesetzt und eignen sich daher ideal für die Inverter Schweißtechnik. Sie verfügen über hohe Vorwärts-Sperrspannung und können sehr hohe Ströme bis 3000A schalten. Dabei unterliegen sie auf Dauer kaum Verschleiß.

Technische Daten des Schweißinverters:
